Luogo di origine: | JIANGSU, CINA |
---|---|
Marca: | Prostepper |
Certificazione: | CE.ISO.ROHS.SGS |
Numero di modello: | PST42H235-6P12 |
Quantità di ordine minimo: | 1PCS |
Prezzo: | Negotiable |
Imballaggi particolari: | 38.5*24*23 |
Tempi di consegna: | 7-25 giorni del lavoro |
Termini di pagamento: | T/T, Western Union, L/C |
Capacità di alimentazione: | 250000pcs al mese |
Marca: | Prostepper | corrente: | 3A |
---|---|---|---|
Peso: | 1.2KG | Colore: | Black&Sliver |
Angolo di punto: | 1.8degree | Gamma di temperature di stoccaggio: | -20°C~ +50°C |
Tipo: | Motore passo-passo ibrido | Lunghezza: | 80.5mm |
Evidenziare: | motore passo a passo della vite nema17,motore passo a passo della vite di 42mm,motore passo a passo di alta coppia di torsione di 42mm |

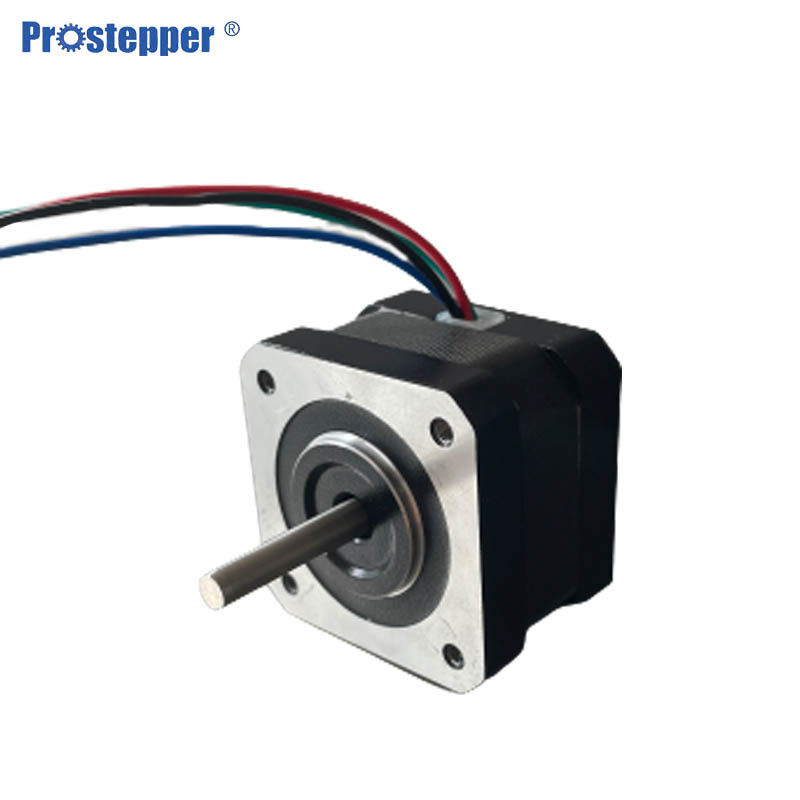

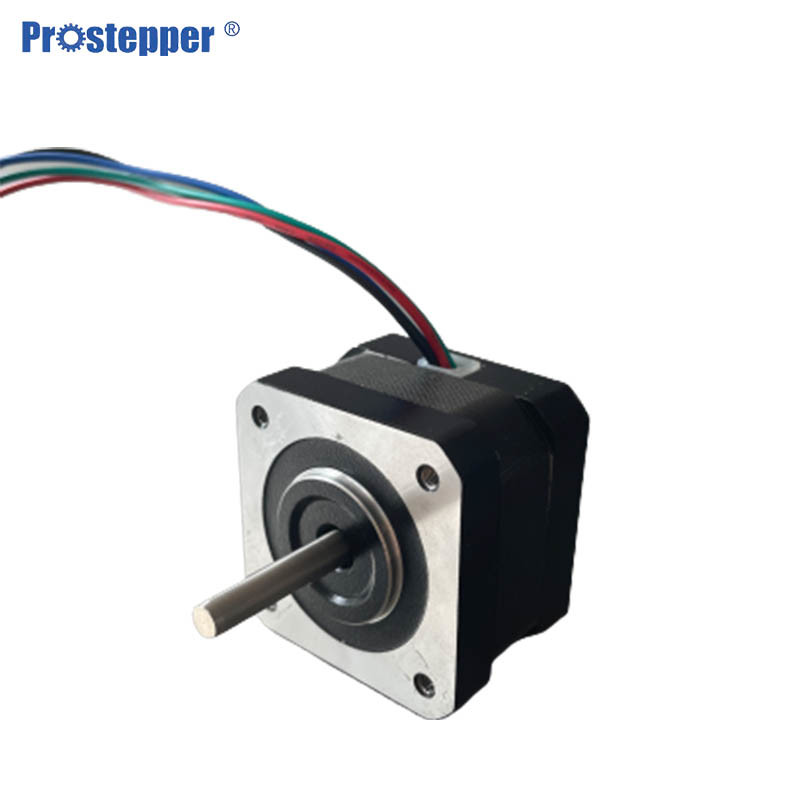

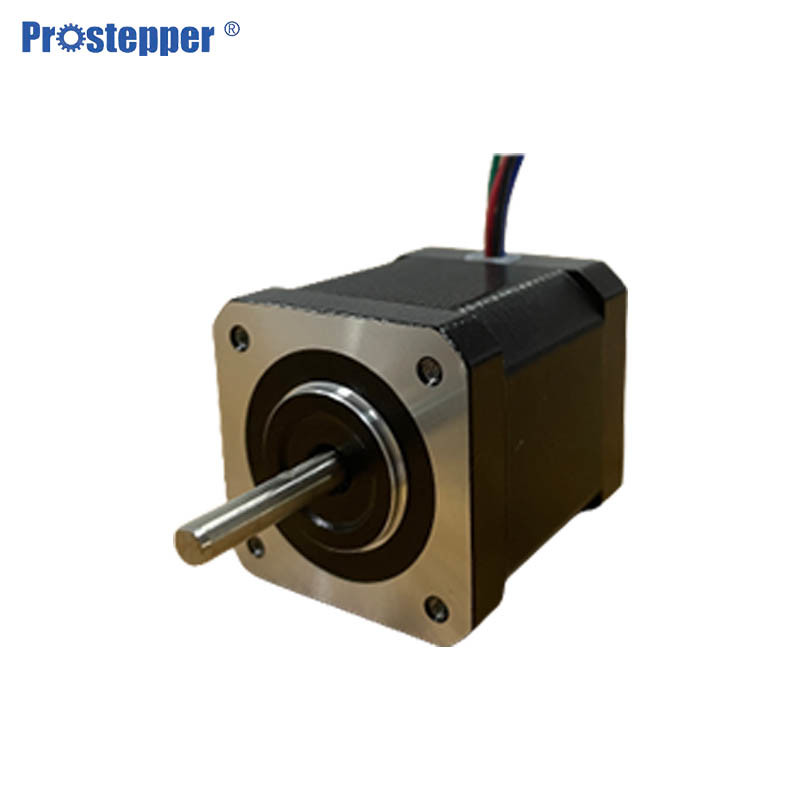

motore passo a passo di arresto di 42mm dell'ibrido esterno del motore passo a passo 1.8degree Nema17
Descrizione del motore passo a passo ibrido NEMA17
1. Controllo di posizione accurato
Lo spostamento angolare del motore facente un passo può essere preciso controllato dal numero degli impulsi elettrici. L'accuratezza di angolo può essere controllata all'interno di ±0.09°without tutti i dispositivi di risposte.
2. Controlli rigorosamente la produzione delle parti per migliorare la qualità delle parti.
3. Prova online dei parametri tecnici per assicurare la consistenza dei parametri del prodotto di dati
4. La serie di prodotti di follatura è venduta alle aziende manifatturiere importanti per l'industria di automazione, dell'attrezzatura medica di cura del andhealth, della macchina della stampante, del dispositivo d'imballaggio, della tecnologia dell'informazione, dell'elettrodomestico, del prodotto, del AGV e dell'automobile.
i motori 6.Stepper sono economici, accurati e facili da controllare e possono funzionare attendibilmente preferibilmente in vari ambienti (secondo il livello di IP di protezione scelto) in macchine con le recinzioni supplementari o negli ambienti puliti

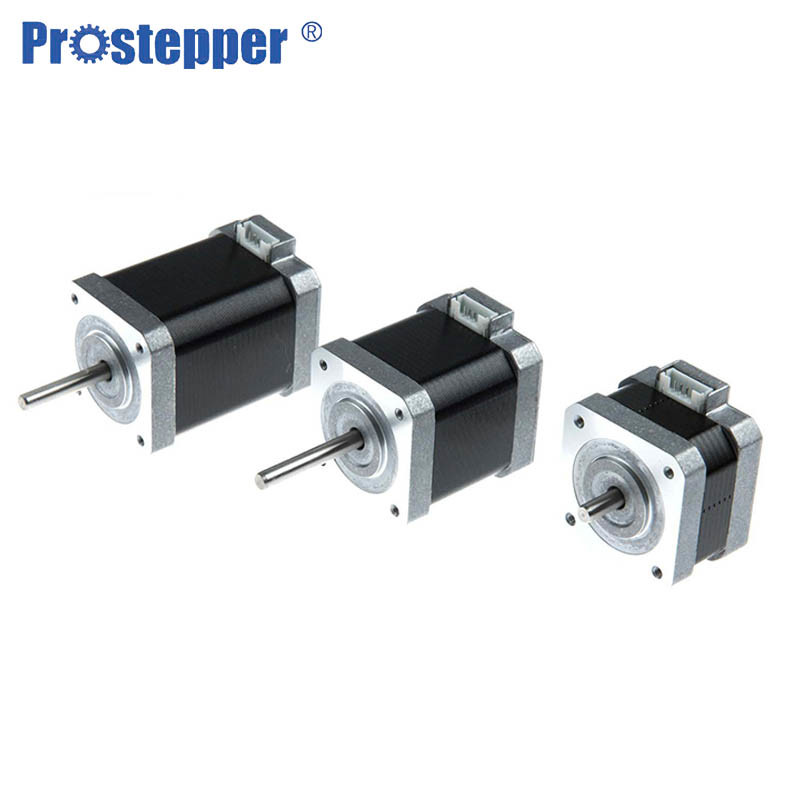

Le specifiche ibride del motore passo a passo
Modo nessun | PST42H235-6P12 |
PST42H241-6P12
|
PST42H249-4P12
|
Tenuta della coppia di torsione | 0.17N.m | 0.28N.m | 0.33N.m |
Corrente relativa | 1.2A/Phase | 1.2A/Phase | 1.2A/Phase |
Resistenza | 2,4 Ω/Phase | 3Ω /Phase | 3.7Ω/Phase |
Induttanza | 2MH/Phase | 3MH/Phase | 4.1MH/Phase |
Inerzia | 35g.cm2 | 54g.cm2 | 77g.cm2 |
Peso | 0.24kgs | 0.3kgs | 0.36kgs |
Lunghezza | 35mm | 41mm | 49mm |
Collegamento | P | P | P |
Principio di funzionamento di motore passo a passo
Per fare il giro dell'asse del motore, il primo un elettromagnete è dato il potere, che fa i denti dell'ingranaggio magneticamente ha attirato verso i denti dell'elettromagnete. Il punto quando i denti dell'ingranaggio sono stati allineati così al primo elettromagnete, leggermente sono sfalsati dall'elettromagnete seguente. Così quando l'elettromagnete seguente è acceso ed il primo è spento, l'ingranaggio gira leggermente per allineare con quello seguente e dal processo è ripetuto. Ciascuna di quelle leggere rotazioni è chiamata un punto, con un numero di numero intero dei punti che fanno una rotazione completa. In quel modo, il motore può essere girato da un preciso. Il motore passo a passo non gira continuamente, essi gira ai punti. Ci sono 4 bobine con un angolo 90o fra a vicenda hanno riparato sullo statore. I collegamenti del motore passo a passo sono determinati a proposito le bobine sono collegati. In un motore passo a passo, le bobine non sono collegate. Il motore ha un punto di rotazione 90o con le bobine che sono stimolate in un ordine ciclico, determinante la direzione di rotazione dell'asse. Il funzionamento di questo motore è indicato facendo funzionare il commutatore. Le bobine sono attivate in serie negli intervalli di 1 sec. L'asse gira 90o ogni volta la bobina seguente è attivata. La sua coppia di torsione a bassa velocità varierà direttamente con corrente.
Assicurazione di qualità:
1. Tutti i motori passo a passo hanno il CE e certificazione di RoHS
2. Tutti i motori sono collaudati da una macchina della tostatura a 72 ore
3. Tutti i motori saranno spediti dopo le prove
I motori passo a passo sono diversi nei loro usi, ma alcuno più del terreno comunale include:
