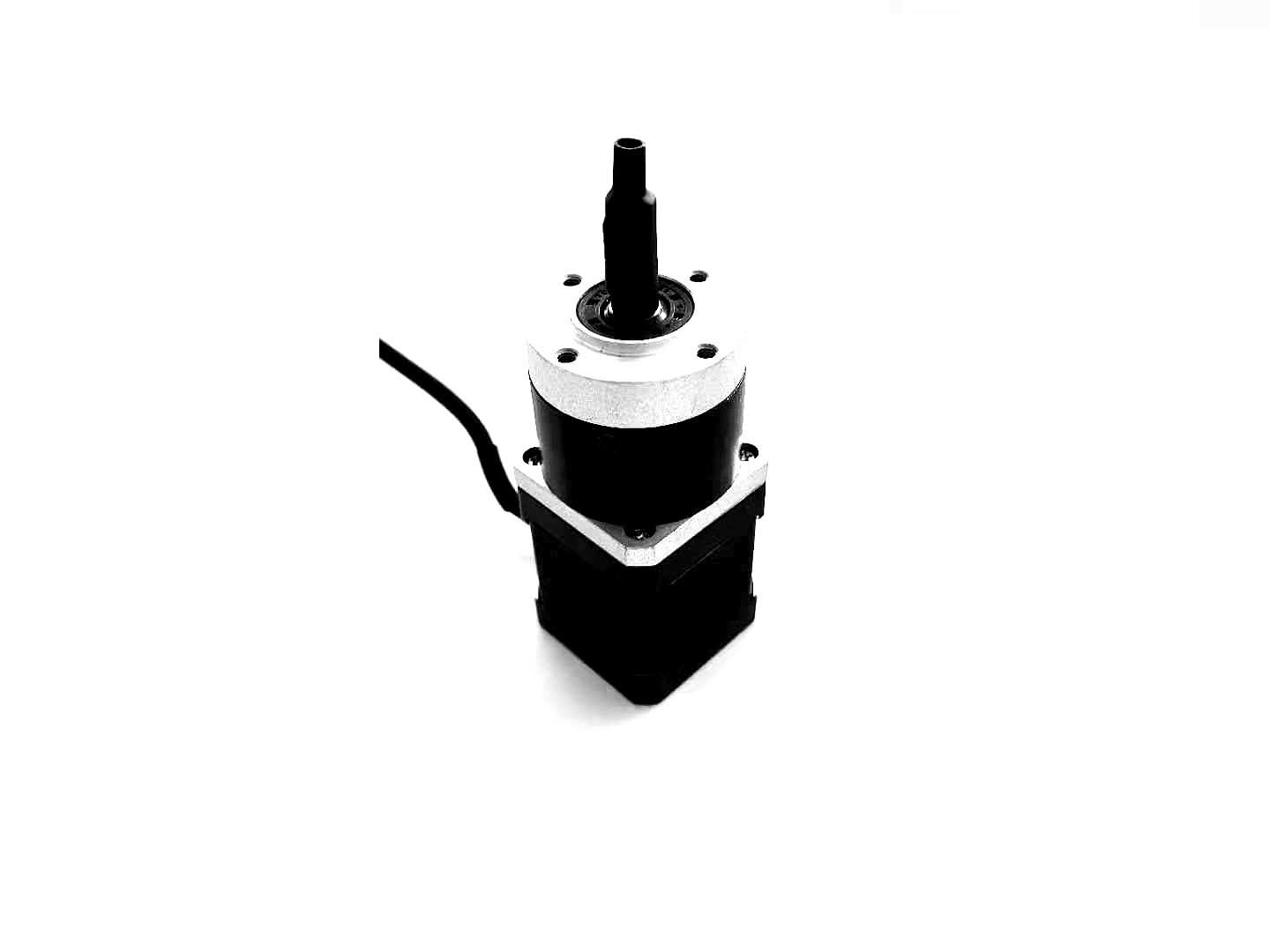

Motore passo a passo del NEMA 17 2A 0.72N.M 42mm Customzied di iso

Informazioni di base
Luogo di origine: JIANGSU, CINA
Marca: Prostepper
Certificazione: CE.ISO.ROHS.SGS
Numero di modello: PST42H249-4P20G
Quantità di ordine minimo: 1pcs
Prezzo: Negotiable
Imballaggi particolari: 38.5*24*23
Tempi di consegna: 7-25 giorni del lavoro
Termini di pagamento: T/T, Western Union, L/C
Capacità di alimentazione: 250000pcs al mese
Marca: Prostepper Modello: PST42H249-4P20G
Tipo: Tipo di scatola del cambio Angolo di punto: 1.8degree
Gamma di temperature di stoccaggio: -20°C~ +50°C Lunghezza del motore: 49mm
Corrente: 2A Peso: 0.5kg
Evidenziare:

Motore passo a passo di iso Customzied

,

motore passo a passo di 0.72N.m Customzied

,

azionatore lineare ibrido di 42mm

42mm 1,8 motore passo a passo ibrido facente un passo a forma di scatola del motore Nema17 dell'ingranaggio di grado




Descrizione del motore passo a passo della trasmissione



1. Rotazione, pausa e tenuta di andata/inverse

La rotazione di andata di /reverse del motore facente un passo può essere controllata dalla sequenza di entrata degli impulsi elettrici controllati.

Nel caso di una serratura del motore facente un passo (la bobina del motore è stimolata, là è comando elettrico non esterno di impulso), il motore facente un passo può ancora mantenere certa uscita di coppia di torsione.

2. Controlli rigorosamente la produzione delle parti per migliorare la qualità delle parti.

3. Controllo di velocità accurato

La velocità di rotazione del motore facente un passo può essere controllata precisamente, controllando la frequenza dell'impulso elettrico.

4. Controllo di posizione accurato

Lo spostamento angolare del motore facente un passo può essere preciso controllato dal numero degli impulsi elettrici. L'accuratezza di angolo può essere controllata all'interno di ±0.09°without tutti i dispositivi di risposte.




specifiche



Numero della fase 2
Angolo del passaggio fondamentale 1,8 gradi
Corrente nominale 2.0A
Resistenza 0.8ohm
Induttanza 3.7mH
Tenuta della coppia di torsione 0.72N.m
Peso 0.5kg













Le specifiche del motore passo a passo della trasmissione
        Motore passo a passo del NEMA 17 2A 0.72N.M 42mm Customzied di iso 0

Motore passo a passo del NEMA 17 2A 0.72N.M 42mm Customzied di iso 1

  1.  Accuratezza fare un passo: ± 5%
  2. Accuratezza di resistenza: ± 10%
  3. Accuratezza di induttanza: ± 20%
  4. Aumento di temperatura: massimo 80°C.
  5. Temperatura ambiente: -20°C… +50°C
  6. Resistenza di isolamento: CC di 100MOhm minuto 500V
  7. Resista a: 500V CA, 1 minuto


Principio di funzionamento di motore passo a passo della trasmissione





Per fare il giro dell'asse del motore, il primo un elettromagnete è dato il potere, che fa i denti dell'ingranaggio magneticamente ha attirato verso i denti dell'elettromagnete. Il punto quando i denti dell'ingranaggio sono stati allineati così al primo elettromagnete, leggermente sono sfalsati dall'elettromagnete seguente. Così quando l'elettromagnete seguente è acceso ed il primo è spento, l'ingranaggio gira leggermente per allineare con quello seguente e dal processo è ripetuto. Ciascuna di quelle leggere rotazioni è chiamata un punto, con un numero di numero intero dei punti che fanno una rotazione completa. In quel modo, il motore può essere girato da un preciso. Il motore passo a passo non gira continuamente, essi gira ai punti. Ci sono 4 bobine con un angolo 90o fra a vicenda hanno riparato sullo statore. I collegamenti del motore passo a passo sono determinati a proposito le bobine sono collegati. In un motore passo a passo, le bobine non sono collegate. Il motore ha un punto di rotazione 90o con le bobine che sono stimolate in un ordine ciclico, determinante la direzione di rotazione dell'asse. Il funzionamento di questo motore è indicato facendo funzionare il commutatore. Le bobine sono attivate in serie negli intervalli di 1 sec. L'asse gira 90o ogni volta la bobina seguente è attivata. La sua coppia di torsione a bassa velocità varierà direttamente con corrente.



motori passo a passo ibridi 0.9° e 1.8°

L'angolo di punto 1.8°, i motori è direttamente compatibile con i bordi dell'azionamento del motore passo a passo ed inoltre guida qualsiasi motore (a richiesta) nel modo cioè 0.9° di mezzo punto per punto con conseguente stabilità più di alta risoluzione e maggior della prestazione e tassi facenti un passo più veloci. La direzione, velocità, accelerazione/decelerazione può essere controllata da un regolatore del motore passo a passo., applicando la sequenza elettrica corretta di impulso alle bobine dei risultati del motore passo a passo in una rotazione di angolo di punto 1.8° del fuso (cioè 200 punti per rivoluzione). Una volta caricato correttamente e guidato questi motori produrrà i punti discreti dell'uscita. Il numero dei punti e la velocità di rotazione sono determinati dal numero degli impulsi e dalla frequenza del segnale in ingresso. Ciò fornisce un metodo ideale per controllo di posizione e della velocità. I motori sono direttamente compatibili con i bordi dell'azionamento del motore passo a passo.,

Le applicazioni includono:

Robotica
Meccanismi dell'alimentazione carta
Stampanti della telescrivente
Piccole macchine utensili
Unità periferiche di computer
Tracciatori DI X-Y
